Исследование 02

Резонанс между индуктивностью и землёй

В экспериментальном исследовании энергетического отклика системы при подключении к реальной земле обнаружен эффект увеличения накопленной энергии конденсатора более чем в 5800 раз без роста тока холостого хода первичного источника питания.

Автор: Андрей Мищук Обновлено: 29.03.2026 Статус: измерения Чтение: ~11 минут

Аннотация

В работе экспериментально исследован отклик индуктивно связанной системы при импульсной коммутации ключа и подключении обмотки к внешнему заземлению. Показано, что высокочастотная ёмкостная связь с землёй формирует колебательную систему с собственной частотой 307 кГц, что позволяет перевести её в режим выраженного резонанса даже при отсутствии замкнутой цепи по постоянному току.

Возникающий резонанс обеспечивает рост высокочастотного напряжения на вторичной обмотке и заряд накопительной ёмкости с 3 В до 230 В в режиме холостого хода при сохранении базового уровня потребления схемы. Эффект устойчиво воспроизводится в различных конфигурациях питания. В статье подробно разобран физический механизм передачи энергии через распределённые ёмкости и рассмотрены нюансы корректного измерения импульсной мощности.

1. Введение

Классическая формула ЭДС самоиндукции E = −L · di/dt справедлива исключительно для замкнутых цепей с сосредоточенными параметрами, где через проводник протекает единый ток проводимости. Применять её к исследуемой схеме некорректно: первичная обмотка подключена к точке коммутации лишь одним выводом и уходит в заземление, то есть по постоянному току контур разомкнут.

Следовательно, столь же некорректной является попытка объяснить заряд накопительного конденсатора прямым отбором энергии от источника питания через ток проводимости. Поскольку гальванический контур отсутствует, а потребляемый от источника ток холостого хода практически не изменяется, перенос энергии во вторичную цепь не сводится к классической передаче мощности от первичного источника.

На наносекундных фронтах коммутации квазистационарное приближение теряет силу, и процесс определяется волновым откликом распределённой системы «катушка — среда — заземление».

Цель настоящей работы — экспериментально исследовать поведение незамкнутой колебательной системы при импульсном возбуждении, зафиксировать параметры резонанса и раскрыть механизм передачи энергии во вторичную накопительную цепь.

2. Схема эксперимента

Принцип работы экспериментальной установки основан на импульсном ударном возбуждении: высоковольтный транзисторный ключ периодически коммутирует цепь питания первичной индуктивности L1, формируя наносекундный перепад напряжения в точке коммутации.

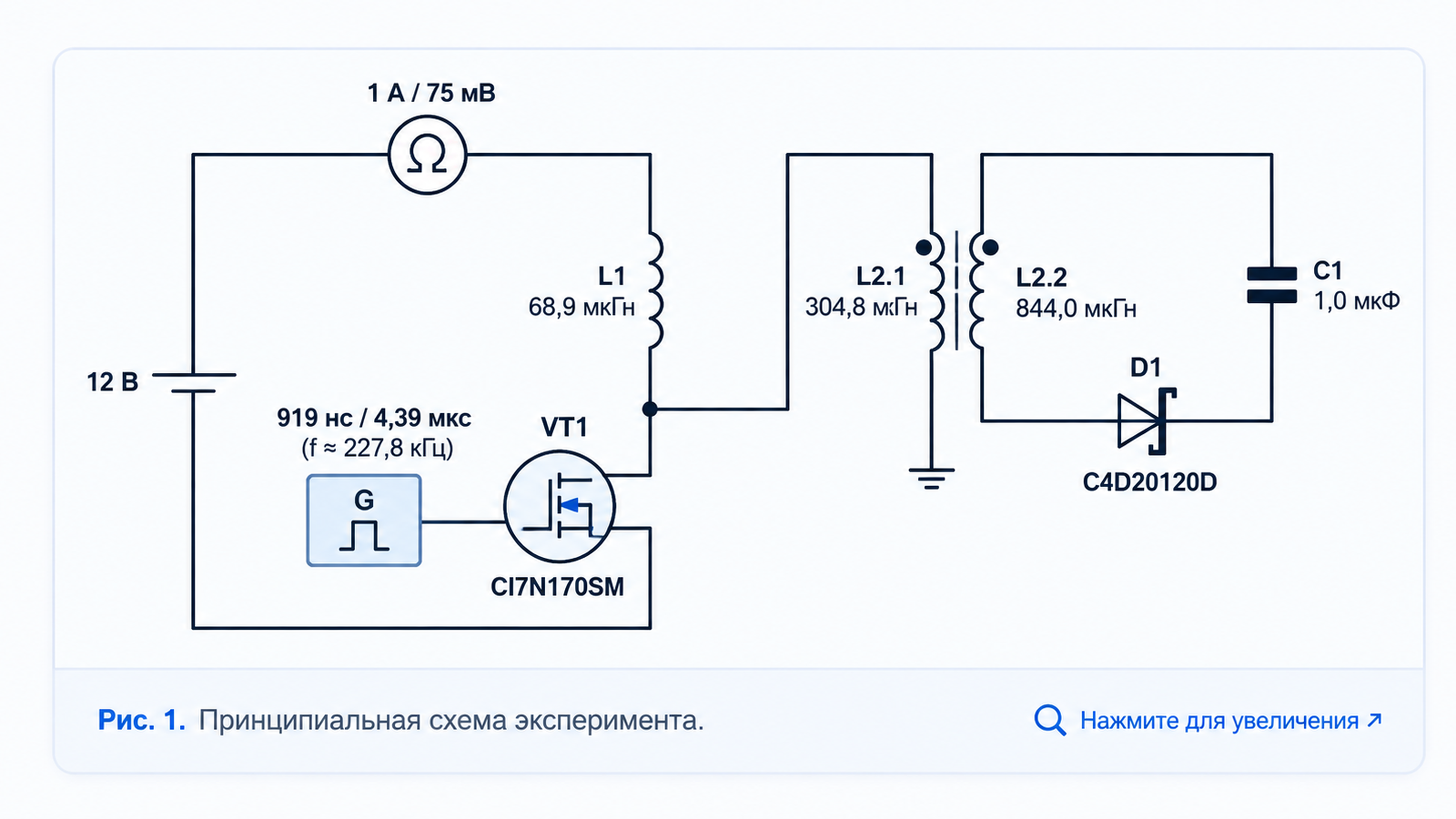

Принципиальная схема эксперимента: 12 В, L1, VT1, L2, D1 и C1

Этот импульс поступает на вывод первичной обмотки L2.1 импульсного трансформатора L2. Противоположный вывод обмотки L2.1 исследуется в двух состояниях: в разомкнутом (свободный изолированный конец) и при подключении к внешнему контуру заземления. Вторичная обмотка L2.2, расположенная на общем каркасе, через быстродействующий высоковольтный диод нагружена на накопительный конденсатор C1.

Задача эксперимента — исследовать динамику заряда ёмкости C1 и оценить амплитудно-частотный отклик системы при переходе от изолированного состояния обмотки к однопроводному замыканию через распределённую ёмкость заземления.

Компоненты схемы

  • Источник питания: постоянное напряжение 12 В (лабораторный источник питания ODP6033 либо аккумуляторная батарея 12 В; обе конфигурации гальванически изолированы от контура заземления).
  • Токоизмерительный узел: калиброванный шунт 1 А / 75 мВ (R = 75 мОм), установленный в плюсовой шине питания для осциллографической регистрации импульсного тока.
  • Индуктивность накачки L1: 68,9 мкГн. Подключена между токоизмерительным шунтом и стоком коммутирующего ключа.
  • Ключ VT1: высоковольтный карбид-кремниевый транзистор CI7N170SM (1700 В). Сток транзистора соединён с точкой коммутации катушек L1 и L2, исток подключён к минусовой шине источника питания.
  • Задающий генератор G: формирует прямоугольные импульсы управления на затворе VT1 с длительностью открытого состояния tи = 919 нс и периодом следования T = 4,39 мкс (f ≈ 227,8 кГц).
  • Импульсный трансформатор L2 (воздушный сердечник):
    • Первичная обмотка L2.1 (304,8 мкГн): одним выводом подключена к стоку ключа VT1. Второй вывод переключается между двумя состояниями: остаётся изолированным (режим «без земли») либо подключается к внешнему контуру заземления (режим «с землёй»).
    • Вторичная обмотка L2.2 (844,0 мкГн): расположена на общем каркасе с L2.1, гальванически изолирована от первичной цепи.
  • Вторичная накопительная цепь: быстродействующий карбид-кремниевый диод Шоттки D1 (C4D20120D) и накопительный конденсатор C1 = 1,0 мкФ.
Важно Индуктивность L1 и импульсный трансформатор L2 физически разнесены в пространстве и не имеют магнитной связи. Единственная связь между ними — электрическое соединение в узле стока коммутирующего ключа VT1.

Автономная работа всей системы проверялась на ИБП TERMO 1012 (1000 Вт, 12 В) и при питании от АКБ.

3. Влияние земли на заряд конденсатора

Видео 1.Влияние земли на заряд конденсатора. Скачать MP4 ↗

В первой части видеоролика исследовался импульсный режим работы установки при базовых параметрах задающего генератора (длительность импульса tи = 919 нс, период T = 4,39 мкс, частота около 228 кГц). Система в этот момент не настраивалась в резонанс.

При переходе из режима «без земли» в режим «с землёй» напряжение на накопительном конденсаторе C1 (1,0 мкФ) возрастает с 3 В до 230 В. При этом средний ток потребления от первичного источника питания практически не изменяется, оставаясь на уровне холостого хода: 0,006–0,007 А.

Расчёт энергии (E = ½ · C · U²):

Режим «без земли»:

\[E_1 = \frac{1}{2}\cdot 10^{-6}\cdot 3^2 = 4{,}5\cdot 10^{-6}\ \text{Дж}\]

Режим «с землёй»:

\[E_2 = \frac{1}{2}\cdot 10^{-6}\cdot 230^2 \approx 0{,}02645\ \text{Дж}\]

Рост запасённой энергии:

\[\frac{E_2}{E_1} = \frac{0{,}02645}{4{,}5\cdot 10^{-6}} \approx 5877\ \text{раз}\]
Ключевой вывод

Заряд накопительного конденсатора происходит при импульсном ударном возбуждении без настройки генератора в резонанс. Флуктуация среднего тока потребления в пределах всего 0,001 А на уровне холостого хода подтверждает отсутствие замкнутого контура тока проводимости между источником питания и землёй.

Следовательно, столь резкий рост накопленной энергии невозможно объяснить прямым отбором мощности от первичного источника через ток проводимости. Источник 12 В обеспечивает лишь импульсную работу ключа, тогда как перенос энергии во вторичную цепь инициируется подключением к распределённой ёмкости заземления.

4. Наблюдение резонанса в системе «индуктивность — заземление»

Во второй части видеоролика при том же напряжении питания 12 В исследовались колебательные свойства сформированной цепи.

Методика измерений и развязка приборов

Вся измерительная аппаратура (осциллограф и задающий генератор) запитана от источника бесперебойного питания (ИБП) в автономном режиме и гальванически изолирована от питающей электросети и защитного заземления (PE). Общий (минусовой) провод осциллографа соединён с опорной шиной схемы и не имеет контакта с землёй. Сигнальный щуп подключён к цепи заземления исключительно для регистрации частоты и формы процессов. Напряжение на конденсаторе C1 контролируется автономным цифровым вольтметром с независимым батарейным питанием.

Фиксация собственной частоты и перевод в резонанс

При замыкании вывода катушки L2.1 на землю осциллограф зафиксировал свободный затухающий колебательный отклик правильной синусоидальной формы. Собственная частота колебаний контура, образованного индуктивностью L2.1 (304,8 мкГн) и распределённой ёмкостью цепи заземления, составила 307 кГц.

В качестве отдельного эксперимента частота задающего генератора была перестроена на обнаруженную собственную частоту 307 кГц. В результате в системе возник режим непрерывного гармонического резонанса:

  • на осциллограмме установились стабильные гармонические колебания высокой амплитуды;
  • напряжение на накопительном конденсаторе C1 составило 200 В;
  • средний ток потребления схемы от источника питания возрос до 0,188 А.

Влияние вторичной цепи на режим потребления в резонансе

В установившемся резонансном режиме обнаружена сильная зависимость тока потребления ключа от состояния нагрузки во вторичной цепи: при замыкании накопительного конденсатора C1 накоротко ток потребления схемы скачкообразно снижается с 0,188 А до 0,075 А.

Короткое замыкание накопителя срывает добротность связанной колебательной системы, в результате чего высокочастотные резонансные колебания подавляются, и ток первичного каскада падает.

Ключевой вывод Наличие выраженных затухающих колебаний частотой 307 кГц подтверждает, что одиночный провод заземления образует с катушкой полноценную распределённую колебательную систему. Перевод генератора на эту частоту демонстрирует самостоятельный физический эффект: возникновение непрерывного резонанса существенно меняет динамический режим работы коммутатора (увеличивая ток потребления до 0,188 А), а замыкание вторичного накопителя срывает этот режим, снижая потребление до 0,075 А.

5. Обсуждение результатов

Полученные результаты требуют выхода за рамки классической модели цепей с сосредоточенными параметрами. В незамкнутой системе электродинамические процессы проявляются не как локальная ЭДС в замкнутом контуре, а как интегральный полевой отклик распределённой структуры. Первичным механизмом здесь выступает импульсный удар — волновой процесс, инициируемый наносекундным изменением граничных условий в точке коммутации.

Оценка распределённых параметров системы

Свободные затухающие гармонические колебания, возникающие при подключении вывода катушки L2.1 к контуру заземления, соответствуют собственному LC-отклику системы, где ёмкостной компонентой служит распределённая ёмкость структуры «соленоид — среда — земля».

Связь собственной частоты, индуктивности и ёмкости описывается формулой Томсона:

\[f = \frac{1}{2\pi \sqrt{L C}}\]

Зная индуктивность первичной обмотки соленоида L2.1 ≈ 304,8 мкГн и измеренную частоту свободных колебаний f ≈ 307 кГц, определим эквивалентную распределённую ёмкость:

\[C = \frac{1}{4\pi^2 f^2 L} = \frac{1}{4\pi^2 \cdot (307 \cdot 10^3)^2 \cdot 304{,}8 \cdot 10^{-6}} \approx 880\text{–}900\ \text{пФ}\]

Полученная величина (880–900 пФ) отражает распределённую ёмкость соленоида относительно окружающей среды и контура заземления с учётом геометрии намотки на бумажном каркасе и пространственного расположения.

Физический механизм: импульсный отклик среды против резонанса

Практическую значимость представляет не сама величина распределённой ёмкости, а энергетический отклик, приводящий к интенсивному накоплению заряда в конденсаторе C1. При этом важно разграничивать два явления:

  • Импульсный волновой перенос: высокий заряд накопительного конденсатора (до 230 В) происходит при базовом импульсном возбуждении ключа даже без настройки частоты задающего генератора в резонанс. Подключение заземления замыкает контур токов смещения через распределённую ёмкость среды, инициируя ударный отклик.
  • Непрерывный резонанс (307 кГц): выступает в качестве вторичного режима синфазной раскачки, подтверждающего параметры распределённого резонатора и существенно изменяющего динамический режим работы первичного ключа.

Поэтому корректнее говорить об отклике распределённой электродинамической системы «соленоид — среда — заземление» на импульсное возмущение, который устойчиво проявляется в заряде накопительной ёмкости.

Инвариантность эффекта к типу полупроводникового ключа

Наблюдаемый процесс носит фундаментальный волновой характер и не является артефактом конкретного полупроводникового прибора:

  • характерная форма свободных колебаний и эффект заряда конденсатора воспроизводятся как на IGBT-транзисторах (например, MSG15T120HLC0), так и на полевых ключах (включая SiC MOSFET CI7N170SM);
  • сохранение эффекта на принципиально разных типах ключей подтверждает, что перенос энергии определяется откликом внешней распределённой цепи «соленоид — заземление», а не паразитными динамическими процессами внутри структуры транзистора.

6. Верификация эксперимента

Для исключения артефактов измерений, паразитных связей и влияния наводок сетевой инфраструктуры была проведена серия контрольных экспериментов с независимой верификацией каждого узла установки:

1. Полная автономность источников питания

Работоспособность схемы и эффект заряда конденсатора проверялись в двух полностью изолированных конфигурациях первичного питания:

  • автономный бензогенератор, физически и гальванически не связанный с электросетью и защитным заземлением здания;
  • повышающий источник бесперебойного питания ECOVOLT TERMO 1012, функционирующий исключительно в автономном режиме от внешней 12-вольтовой аккумуляторной батареи (с отключённым сетевым вводом 230 В).

Во всех конфигурациях эффект лавинообразного роста напряжения на накопительном конденсаторе при подключении заземления воспроизводится идентично.

2. Физическая чистота контура заземления

Контур заземления выполнен отдельной физической шиной в грунте по нормам ГОСТ и не имеет гальванического или ёмкостного контакта с шиной защитного заземления (PE) электропроводки здания. К данному контуру подключался исключительно исследуемый вывод обмотки соленоида L2.1.

Эффект стабильно воспроизводится на различных геометриях индуктивностей: каждая катушка демонстрирует собственную индивидуальную резонансную частоту затухающих колебаний при замыкании на землю, что опровергает гипотезу о приёме внешней паразитной монохроматической радиопомехи из эфира или грунта.

3. Исключение паразитной ёмкости оператора

Влияние тела оператора полностью исключено из тракта измерений:

  • каркас соленоида закреплён на диэлектрической подставке;
  • регистрация параметров проводилась дистанционно — оператор не находился в ближней зоне электромагнитного поля катушки в моменты фиксации осциллограмм и показаний вольтметра.

4. Влияние коммутационного ключа на форму сигнала

Хотя эффект заряда накопительного конденсатора и возникновение свободных колебаний воспроизводятся на различных полупроводниковых ключах (включая MOSFET и SiC-приборы), качество формы сигнала зависит от динамических параметров ключа.

Использование IGBT-транзистора MSG15T120HLC0 обеспечивает формирование наиболее симметричной и чистой синусоиды свободных колебаний при импульсном запирании. Другие типы транзисторов дают более зашумлённый гармонический спектр с паразитными переходными выбросами, однако фундаментальный факт возбуждения колебательного отклика и перенос энергии во вторичную накопительную ёмкость сохраняются во всех случаях.

7. Природа явления

Подключение второго вывода катушки L2.1 к контуру заземления не формирует замкнутой гальванической цепи, по которой мог бы протекать ток проводимости от первичного источника. Источник питания и вся измерительная система остаются потенциально изолированными относительно земли. Тем не менее именно замыкание на заземление приводит к кардинальному изменению энергетического отклика системы:

В режиме «без земли»: обмотка L2.1 нагружена лишь на собственную малую паразитную межвитковую ёмкость. Скорость изменения тока на разомкнутом конце близка к нулю, смещение зарядов ничтожно, а во вторичную накопительную цепь через слабую ёмкостную связь передаётся лишь импульсный шум амплитудой около 3 В.

В режиме «с землёй»: между распределёнными витками соленоида L2.1 и объёмом проводящей среды земли формируется динамическая ёмкость смещения порядка 880–900 пФ. За счёт этого в момент резкого запирания транзистора скачок потенциала на стоке ключа инициирует мощный волновой процесс. По проводнику распространяется электромагнитная волна, формируя затухающий пакет высокочастотных колебаний с собственной частотой 307 кГц.

Перенос энергии во вторичную цепь обеспечивается высокочастотными токами смещения: распределённая структура «соленоид — среда — заземление» выступает в роли открытого волнового резонатора. При этом частота собственных колебаний определяется исключительно параметрами конкретного соленоида и его ёмкостной связи с грунтом, подтверждая внутреннюю электродинамическую природу явления и исключая влияние любых сторонних источников высокочастотного излучения.

8. Энергетический баланс

Анализ энергетического баланса требует раздельного рассмотрения двух исследованных режимов: импульсного ударного возбуждения и стационарного резонанса.

1. Импульсный режим (вне резонанса)

В базовом импульсном режиме подключение свободного вывода обмотки L2.1 к заземлению приводит к возрастанию потенциала на накопительном конденсаторе C1 с 3 В до 230 В. Запасённая энергия ёмкости скачкообразно увеличивается с 4,5·10⁻⁶ Дж до 2,65·10⁻² Дж (рост более чем в 5800 раз).

При этом средний ток, потребляемый от источника 12 В, остаётся неизменным в пределах погрешности приборов (6–7 мА), соответствуя току холостого хода схемы коммутации. Отсутствие прироста тока проводимости подтверждает, что перенос энергии в накопитель обусловлен высокочастотным ёмкостным откликом незамкнутой цепи, а не отбором дополнительной мощности от первичного источника питания.

2. Резонансный режим (307 кГц)

При перестройке частоты задающего генератора на собственную частоту распределённой системы 307 кГц в цепи устанавливается гармонический резонанс с накоплением высокого потенциала.

В резонансном режиме наблюдается нетипичное для классических трансформаторных систем поведение первичного контура: принудительный разряд (шунтирование) накопительной ёмкости вторичной цепи вызывает резкое снижение потребляемой от источника мощности с 2,26 Вт до 0,90 Вт (в 2,5 раза).

В замкнутых квазистационарных трансформаторах короткое замыкание вторичной цепи приводит к лавинообразному росту тока первичной обмотки. В исследуемой незамкнутой волновой системе закорачивание вторичного узла подавляет общую добротность распределённого резонатора «катушка — земля», срывая резонансный обмен и разгружая коммутирующий ключ. Это подтверждает волновой параметрический характер передачи энергии через распределённую ёмкость среды без участия классического механизма взаимной индукции замкнутых контуров.

9. Заключение

Экспериментально установлено, что при импульсной коммутации индуктивной цепи с подключением одного из выводов соленоида L2.1 к контуру заземления возникает комплекс электродинамических явлений, принципиально не описываемых в рамках квазистационарной модели сосредоточенных параметров:

  1. Незамкнутый перенос энергии: однопроводное подключение к заземлению без формирования замкнутого гальванического контура тока проводимости обеспечивает рост потенциала на накопительном конденсаторе с 3 В до 230 В, что эквивалентно увеличению запасённой энергии более чем в 5800 раз.
  2. Инвариантность входного тока при ударном возбуждении: данный перенос энергии происходит в нерезонансном импульсном режиме и не сопровождается ростом тока проводимости от источника питания: средний ток остаётся на уровне холостого хода схемы коммутации (0,006–0,007 А).
  3. Резонансные свойства распределённой среды: одиночный соленоид совместно с контуром заземления образует колебательную систему с собственной частотой 307 кГц и эквивалентной распределённой ёмкостью 880–900 пФ. Настройка частоты накачки на эту гармонику переводит систему в режим стационарного гармонического резонанса с ростом потребления ключа до 0,188 А (Pвх ≈ 2,26 Вт) при установившемся потенциале накопителя 200 В.
  4. Аномальная реакция на короткое замыкание: принудительный разряд (шунтирование) накопительного конденсатора в резонансном режиме снижает ток первичной цепи более чем в 2,5 раза — с 0,188 А до 0,075 А, что прямо противоположно поведению классических трансформаторов со связью по току проводимости.

Итоговый вывод и фундаментальный парадокс

Полученные результаты обнажают фундаментальный парадокс современной электродинамики и теории цепей. Для замкнутых систем с токами проводимости создана исчерпывающая теоретическая база, строгие математические модели (ТОЭ) и развитая расчётная методология. Однако для волновой незамкнутой энергетики, оперирующей токами смещения, волновыми фронтами и распределёнными граничными условиями среды, в практической инженерной физике до сих пор нет целостного прикладного аппарата — несмотря на то, что колоссальная энергетическая эффективность подобных процессов наглядно подтверждается экспериментально.

Методологический перекос Попытки свести наблюдаемые явления к классической формуле E = −L · di/dt лишь загоняют исследование в тупик сосредоточенных параметров. Действительное развитие этого направления требует создания строгой прикладной теории распределённых импульсно-волновых систем, где среда и открытые граничные условия выступают полноправными участниками динамического энергообмена.
О работе в целом

В рамках устоявшейся академической доктрины объяснить многократный рост энергии в накопителе и возникновение добротного резонанса при полном отсутствии тока проводимости в разомкнутой цепи — невозможно. Для классической теории цепей этого явления попросту «не существует», поскольку оно выходит за рамки замкнутого квазистационарного контура.

Большинству исследователей, воспитанных на догматах классических учебников, психологически необходима привычная опора: свести всё к известным терминам, ошибочно рассматривая модель длинных линий или волновую теорию цепей через процессы совершенно иной природы. Подобная апелляция к формулам — это попытка привязать наблюдаемый эффект к стандартным абстракциям и… остаться в том же тупике научной зашоренности.

Истинный же прогресс начинается там, где исследователь признаёт: перед нами не погрешность старой модели, а проявление совершенно иных физических принципов энергообмена, требующих отказа от слепой веры в непогрешимость школьных аксиом.

Продолжение В статье «Рост ЭДС самоиндукции, которого не должно быть» показан рост ЭДС самоиндукции и энергии на накопительном конденсаторе в 16,6 раза без изменения тока в момент разрыва. (Контент платный)
Андрей Мищук
Андрей Мищук

Исследователь в области силовой электроники и резонансных систем.
