Программно-аппаратный измерительно-управляющий комплекс «Архимед»

Исходные тексты

Архив исходных текстов Rust/Forth (forth.tar.gz).

Linux-образ для AC7020C (ac7020c-sd-flash-20261017.tar.gz).

Проект платы SMPS Controller в Altium (SMPSController_prj_01.08.26.zip).

Плата SMPS Controller для изготовления — Gerber (SMPSController_pcb_01.08.26.zip).

1. Область применения и границы системы

Комплекс предназначен для исследования переходных процессов, импульсных преобразователей, индуктивных нагрузок и резонансных цепей. Основные функции: генерация импульсов с дискретностью 10 нс; автоматизация циклов заряда/разряда по порогам; измерение прямого и обратного токов; протоколирование; удалённое управление приборами; программирование сценариев на Forth.

2. Состав и функциональная архитектура

Поток команд: оператор / AI / MCP → очередь запросов Rust → проверка прав и параметров → Forth API → драйверы MMIO/SPI/SCPI → PL и приборы. Поток данных: AD7401A/компаратор → PL → AXI4-Lite → Rust/Forth → SQLite/MQTT/Web. Временная точность фронтов определяется PL и внешней электроникой, а не задержками Linux.

Рис. 2. Схема логики работы комплекса «Архимед».

2.1. Разделение ответственности

Rust владеет системными ресурсами и ограничивает доступ к устройствам. Forth задаёт последовательности операций через документированные слова. AI генерирует или предлагает Forth-сценарий, который должен проходить те же проверки, что и команды оператора. FPGA выполняет критичные по времени операции.

3. Программная среда Rust/Forth

Ядро Forth реализовано на Rust, содержит словарь, компилятор, стек данных, стек возвратов, контекст выполнения и регистрацию примитивов с описанием стек-эффекта. Контекст связывает словарь, I/O-источники, таймеры, устройства и SQLite. Диспетчер word_service обслуживает результаты AI, MCP, сетевые/терминальные очереди и таймеры; при отсутствии задач предусмотрено ожидание до 10 мс.

3.1. Приборный слой

• odp: SCPI/TCP, OWON ODP6033, установка напряжений и токовых ограничений, коммутация каналов.
• xdm: SCPI/TCP, OWON XDM3051, контрольные измерения.
• spi: /dev/spidev1.0, цифровой потенциометр MCP42010.
• pulse / pulse_devmem: AXI4-Lite, timing_controller, база 0x43C00000.
• adc / adc_devmem: AXI4-Lite, обработка AD7401A, база 0x43C10000.
• sqlite, time, timer, thread: журналирование и вспомогательные службы.

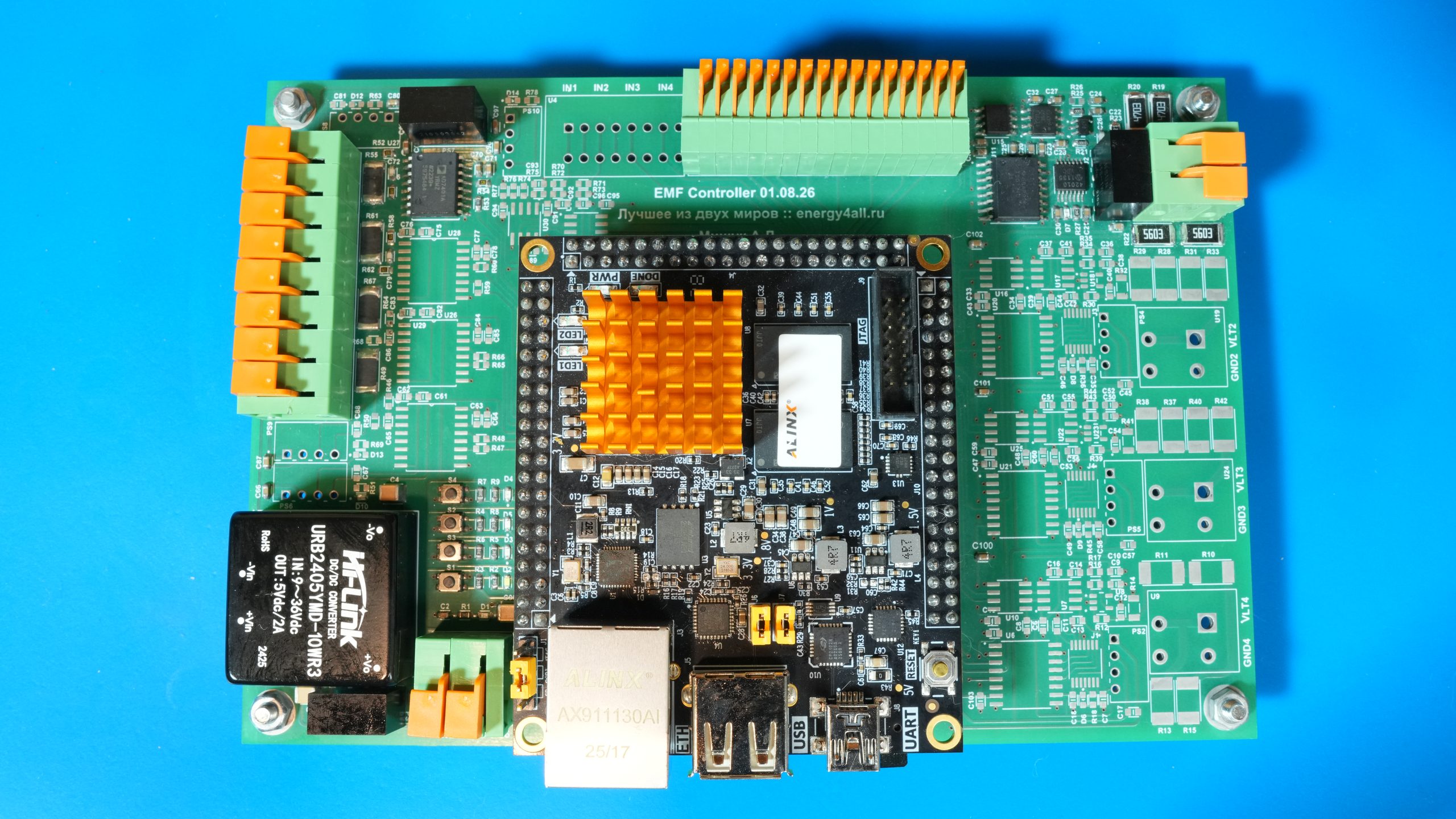

4. Аппаратная платформа и тактирование

Модуль AC7020C содержит Zynq-7020 с процессорной системой PS и программируемой логикой PL. PS работает под Embedded Linux, PL получает команды через AXI4-Lite. Генератор тактируется частотой 100 МГц, поэтому дискретность программируемых интервалов равна 10 нс. Это шаг счётчика, а не гарантированная точность электрических фронтов на затворе MOSFET: следует отдельно измерять задержку драйвера, джиттер и время распространения сигнала.

5. Восьмиканальный генератор

База AXI4-Lite: 0x43C00000. Шаг канала: 0x24 (36 байт). Используемый объём: 8 × 0x24 = 0x120 байт. Описанное внутреннее пространство 0x200 байт достаточно; выделенное в Vivado окно может быть 4096 байт и не обязано совпадать с размером фактически декодируемых регистров. Ширина AXI-адреса в IP — 32 бита; смещение внутри IP определяется младшими адресными разрядами.

Адрес регистра: 0x43C00000 + 0x24 × channel + offset, channel = 0…7.

CTRL: бит 0 RUN, 1 RESET, 2 MODE (0 ONE-SHOT / 1 CONTINUOUS), 3 INVERT, 4 SEQUENCE; биты 5–31 зарезервированы. STATUS: бит 0 running, 1 running_dup, 2 done, 3 bReset, 4 error, 5 comparator_sync (1 — напряжение в окне). Назначения отражают опубликованную карту; не следует менять их без синхронного изменения RTL и драйвера.

Требует формализации по RTL: RESET — уровень или самосбрасывающийся импульс; условия повторного запуска при RUN=1; семантика CYCLE=0; момент очистки BURST_DONE; приоритет STOP/RESET/COMP; фиксация ошибки; состояние выхода после DONE; разрешение записи параметров при RUN=1. До проверки эти свойства нельзя выдавать за гарантированные.

5.1. Пример расчёта таймингов

При частоте 100 МГц: PULSE=1000 задаёт 10 мкс, PAUSE=500 — 5 мкс. Для BURST=10 суммарная длительность десяти импульсов и девяти промежуточных пауз составляет 10×10 + 9×5 = 145 мкс, если FSM не добавляет дополнительную паузу после последнего импульса. Точная длительность пачки должна быть подтверждена временной диаграммой RTL.

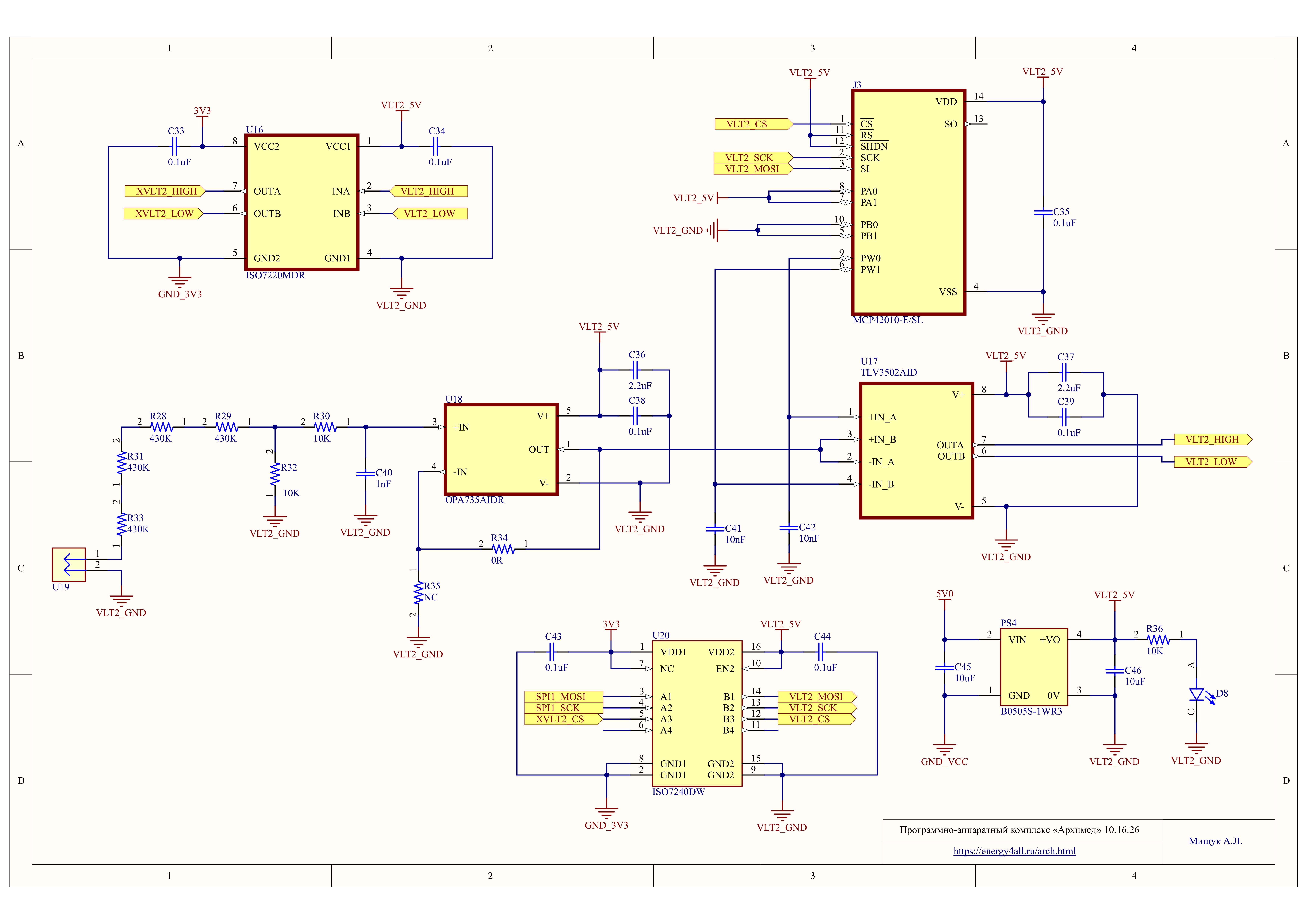

6. Оконный компаратор и управление зарядом/разрядом

Система использует TLV3502 и два регулируемых порога от MCP42010 через SPI /dev/spidev1.0. POT0 задаёт верхний порог отключения заряда, POT1 — нижний порог отключения разряда. Опубликованный пример Forth:

0x11 0x0B cmp-set       \ коды верхнего и нижнего порогов
0 0x11 spi-u17 mcp42010-set
1 0x0B spi-u17 mcp42010-set

Пример в прежней редакции интерпретировался как окно приблизительно 34,5–56,5 В; одновременно приводился шаг около 4,06 В/код. Эти значения нельзя считать согласованной калибровкой без измеренной функции передачи. Корректная модель для каждого канала:

Коэффициенты a_j, b_j должны быть получены измерением порога переключения на входе контролируемого напряжения и записаны с указанием ревизии платы, температуры и методики. Для MCP42010 необходимо учитывать конечное сопротивление движка и реальную схему включения, а не предполагать идеальный линейный ЦАП.

Логика цикла: канал 0 формирует импульсы заряда до верхнего порога; канал 1 — разряда до нижнего. Опубликованное описание утверждает аппаратное исключение одновременной работы. Для инженерной верификации требуются RTL-assertions и осциллограммы, подтверждающие взаимную блокировку, в том числе при сбросе, переключении режимов и дребезге компаратора. Следует предусмотреть гистерезис и/или правила повторного разрешения, чтобы избежать колебаний на границе порога.

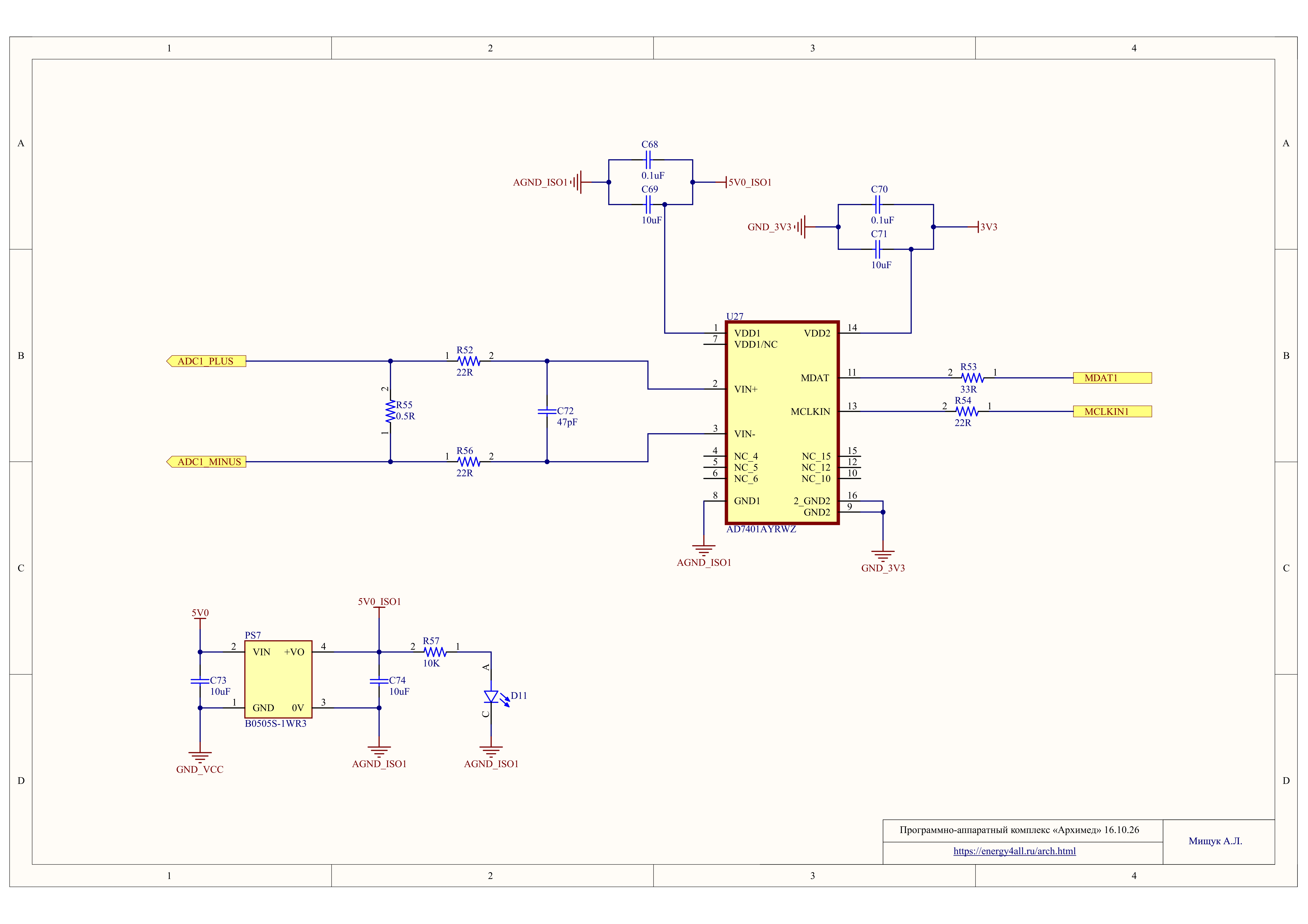

7. Измерительный тракт AD7401A

База AXI4-Lite: 0x43C10000; четыре канала, шаг 0x40 байт. Шунт: номинально 0,5 Ом. PDM: 20 МГц; OSR: 256. Один блок из 256 PDM-бит занимает 256/20 МГц = 12,8 мкс, что соответствует 78 125 блокам/с. Это скорость выдачи блочных результатов, не полоса пропускания тракта и не возможность разрешить отдельный 20–50-нс импульс.

В опубликованной реализации для нуля используется ориентир 128 единиц в 256-битном окне; превышение трактуется как прямой ток, уменьшение — как обратный. Точная зависимость плотности PDM от входного дифференциального напряжения и применимость номинальной полной шкалы ±320 мВ должны подтверждаться документацией AD7401A и калибровкой. Результат простого подсчёта единиц и результат sinc³-децимации неэквивалентны по частотной характеристике.

7.1. Карта регистров одного канала AD7401A

Адрес: 0x43C10000 + 0x40 × channel + offset, channel = 0…3.

Опубликованная схема разделяет Batch (ACC/CNT/AVG; фиксация при спаде RUN) и Stream (EMA; обновление при поступлении новых блоков). Формула AVG = ACC × 256 / CNT соответствует Q8, если ACC накапливает целочисленные значения той же измеряемой величины, а CNT — число участвующих отсчётов. Требуется явно задокументировать разрядность ACC, переполнение, округление, случай CNT=0, формат отрицательных величин, статус VALID и момент атомарной публикации нескольких регистров.

7.2. Контракт захвата результатов

Для воспроизводимого измерения необходимо определить единый аппаратно-программный контракт: при начале RUN обнулить накопители новой серии; во время RUN обновлять статистики; при окончании RUN сохранить накопленные значения и зафиксировать согласованный снимок. Чтение всех регистров одной серии должно возвращать одну версию данных. Если реализован отдельный механизм LOCK/ARM, его переходы и приоритет относительно RUN должны быть описаны в карте CTRL/STATUS и проверены по RTL. Не следует смешивать две различные версии IP без номера ревизии.

8. Масштабирование, заряд и энергетический баланс

Пусть c_n — результат одного окна PDM, c_0 — измеренный нулевой код, а K_I — калиброванный коэффициент в амперах на код. Тогда:

Если FWD/REV_AVG хранит среднее в Q8, физическое значение равно raw/256 × K, где K зависит от определения целочисленной единицы в RTL. Прежняя формула I_FWD = FWD_AVG × 5000 / 256 [мкА] означает 5 мА на целый код и может применяться только после проверки калибровки. Аналогично Q_net = (FWD_ACC − REV_ACC) × 64 [нКл] верно лишь при ACC в единицах 5 мА·отсчёт и интервале 12,8 мкс. При Q8-накоплении коэффициент меняется в 256 раз.

Важное ограничение: нулевой суммарный заряд через шунт за интервал не равнозначен нулевой потреблённой энергии. Для энергии необходимо синхронно измерять напряжение и ток:

При высокочастотных переходных процессах следует учитывать фазовую ошибку каналов, полосу измерения, паразитные элементы, возврат энергии в источник и изменение запасённой энергии в конденсаторах/индуктивностях. Одно среднее значение тока не позволяет вычислить активную энергию при переменном напряжении.

8.1. Метрологический паспорт канала (заполняется испытаниями)

9. Аппаратная безопасность и управление доступом

1. Независимая блокировка: аварийное отключение силовых выходов должно быть реализовано аппаратно и иметь приоритет над RUN и командами AI.
2. Токовая защита: программное ограничение 200 мА недостаточно для защиты от наносекундных или микросекундных аварий; требуются соответствующий аналоговый/аппаратный канал ограничения и подтверждённое время реакции.
3. Взаимная блокировка: запрет одновременной проводимости конфликтующих ключей должен подтверждаться на уровне выходов драйверов, включая запуск, RESET и потерю тактирования.
4. Fail-safe: при сбое Linux, потере связи, зависании Forth, перезагрузке PS или некорректной конфигурации PL выходы должны переходить в безопасное состояние; это требование подлежит реализации и испытаниям.
5. Арбитраж: только один владелец может менять силовые параметры конкретного канала; чтение телеметрии допускается параллельно.
6. AI: модель не получает привилегированного прямого MMIO-доступа; все команды проходят проверки диапазонов, прав, состояний и журналируются.

До подтверждения перечисленных механизмов испытания проводить с независимыми ограничителями источника питания, защитой персонала и контролем энергии накопителя.

10. Аппаратный секвенсор заряда и разряда

Секвенсор (sequencer.vhd) — модуль программируемой логики Zynq-7020, координирующий два канала импульсного генератора timing_controller по сигналам оконного компаратора. Канал CH0 управляет зарядом накопительного конденсатора, CH1 — разрядом. После настройки переходы между стадиями выполняются в FPGA без программного переключения каждого этапа со стороны ARM, Linux или Rust/Forth.

Секвенсор определяет, какой канал разрешён к работе, но не генерирует импульсы самостоятельно. Длительность, частота и временные параметры импульсов задаются соответствующими каналами timing_controller.

Функциональная структура

Режимы управления

Алгоритм автоматической эстафеты

1. При разрешённой работе активируется CH0, начинается заряд конденсатора.
2. При достижении верхнего порога вход comp_high переходит в 0; секвенсор прекращает заряд и разрешает CH1.
3. CH1 разряжает конденсатор до нижнего порога.
4. При comp_low=0 разряд прекращается и вновь разрешается CH0.
5. Цикл повторяется, пока сохраняются условия разрешения работы.

Сигналы comp_high и comp_low имеют активный низкий уровень. Пороги напряжения устанавливаются внешним измерительно-компараторным трактом; секвенсор не измеряет напряжение и не рассчитывает пороги.

Интерфейс и временные характеристики

При частоте тактирования FPGA 100 МГц период составляет 10 нс. Асинхронные входы компаратора проходят синхронизацию; поэтому фактическая задержка реакции превышает один такт и зависит от структуры синхронизаторов и управляющей логики. Полное время отключения силового ключа дополнительно определяется задержками компаратора и драйвера.

Итог: sequencer.vhd формирует аппаратный контур управления стадиями заряда и разряда по обратной связи от оконного компаратора. Временная структура силовых импульсов остаётся задачей timing_controller, а защитные блокировки должны проверяться отдельно.

Технический источник: Описание реализации секвенсора.

11. Протокол эксперимента и воспроизводимость

Каждая серия должна иметь идентификатор и содержать: дату/время, ревизию PCB, версию bitstream и исходников RTL, хеш программной сборки Rust/Forth, версию калибровки, параметры генератора, пороги компаратора, условия питания, исходные счётчики и результаты измерения, события защит, причину останова, а также сведения о контрольных приборах. Для SQLite следует определить схему таблиц и единицы хранения.

10.1. Последовательность безопасного выполнения

1. Проверить состояние питания, аварийные входы и блокировки; обеспечить отключённые выходы.
2. Загрузить и проверить калибровку компаратора и измерительного тракта.
3. Установить нижний и верхний пороги; проверить LOW < HIGH и допустимые пределы.
4. Записать параметры генератора; прочитать обратно и проверить корректность.
5. Подготовить АЦП и зафиксировать идентификатор новой серии.
6. Разрешить аппаратную логику, запустить генератор и регистрацию.
7. Остановить генератор по завершению, команде или аварии; дождаться подтверждённого останова.
8. Зафиксировать согласованный набор измерений, сохранить его вместе с параметрами и кодом завершения.
9. Снять разрешение силовых выходов и вернуть комплекс в безопасное состояние.

10.2. Пример Forth (синтаксис существующего API)

\ Демонстрация известных слов. Перед реальным запуском проверить
\ порядок аргументов, межблокировки и контракт завершения RUN/ADC.
0x11 0x0B cmp-set
adc0 1 adc-enable!
adc0 adc-reset-count
1000 pulse-width!      \ 10 мкс при 100 МГц
500  pulse-pause!      \ 5 мкс
10   pulse-burst!
1    pulse-cycles!
0    pulse-mode!       \ ONE-SHOT
1    pulse-seq!
pulse-start
\ Здесь должно быть ожидание аппаратного DONE или FAULT,
\ а не немедленный останов после запуска.
\ После подтверждения DONE/STOP — фиксация и чтение Batch.

Слова adc-avg-valid?, wait, adc-batch@ из прежнего примера допустимо применять только после проверки их стек-эффектов и фактической семантики. Сама последовательность выше — иллюстрация API, не готовый безопасный производственный скрипт.

12. План верификации и критерии приёмки

Численные допуски, максимальные задержки и результаты тестов должны быть опубликованы после измерений. До этого таблица является планом испытаний, а не свидетельством их успешного прохождения.

AI-Assisted Scientific Research — исследования на естественном языке

Комплекс «Архимед» используется не только для автоматизации лабораторного оборудования, но и непосредственно в экспериментальных исследованиях с участием AI-агентов.

Исследователь формулирует задачи на естественном языке. AI-агент преобразует их в последовательности Forth-команд, управляет генераторами и источниками питания, считывает измерительные параметры, фиксирует результаты и сохраняет контекст текущего эксперимента.

Пример исследовательского сценария — поиск и уточнение резонансной частоты:

Исследователь: «Включи генератор, уточним резонансную частоту».

AI-агент формирует команды управления генератором и запускает измерительный процесс.

Исследователь: «Увеличь/уменьши период сигнала на 10 нс».

AI-агент корректирует временные параметры генератора, сохраняя контекст эксперимента.

Исследователь: «Зафиксируй. На источнике питания 50 В, ток 0,15 А, максимальное измеренное напряжение 347 В. Выключай».

AI-агент регистрирует параметры эксперимента, фиксирует результаты измерений и выполняет команду отключения оборудования.

Ключевые возможности:

• Интерактивное управление экспериментами на естественном языке.
• Пошаговая настройка генераторов, источников питания и измерительных приборов.
• Изменение временных параметров сигналов с наносекундным разрешением.
• Сохранение контекста эксперимента между последовательными командами.
• Регистрация измерений и параметров эксперимента в SQLite.
• Контроль фактического состояния оборудования через аппаратную обратную связь.
• Выполнение последовательностей измерений с участием AI-агента без ручного написания управляющих программ.

Таким образом, AI используется на двух уровнях: как инструмент ускоренной разработки программного комплекса и как непосредственный участник экспериментальной работы — для управления оборудованием, настройки параметров и регистрации результатов.

Работающая демонстрация управления лабораторным источником питания OWON ODP6033 на естественном языке:

13. Заключение

«Архимед» объединяет детерминированную FPGA-периферию, системное программирование на Rust, расширяемую предметную среду Forth и интерфейсы AI/MCP. Научная и инженерная ценность комплекса определяется не самим наличием AI, а проверяемым соответствием управляющих команд физическим действиям и измеряемым величинам. Поэтому каждая аппаратная гарантия должна подтверждаться RTL и испытанием, а каждая численная характеристика измерительного тракта — калибровкой и указанием погрешности.

Справочная документация

• Фактическая реализация ADC Controller (AD7401A)
• Аппаратный секвенсор заряда/разряда (sequencer.vhd)
